CONCEPTSYSTEM 77 OPTYMALNE BEZPIECZEŃSTWO I KOMFORT
Concept System® 77 dostarcza kompleksowych rozwiązań dla wszystkich typów okien, zarówno tych otwieranych do środka, jak i na zewnątrz. Możliwość tworzenia różnych kombinacji, również z wykorzystaniem drzwi CS 77 oraz systemów przesuwnych CP 130, a także rozwiązań Ventalis, sprawia, że system CS 77 może być z powodzeniem stosowany we wszystkich typach konstrukcji, nawet jeśli konieczne jest spełnienie najwyższych standardów bezpieczeństwa.
klasa 4
Przepuszczalność powietrza
klasa E900
Wodoszczelność
klasa C5
Odporność na obciążenie wiatrem
Uw od 1,30
W(m2K)
Izolacyjność termiczna Uf
![](https://www.alumodern.pl/wp-content/uploads/2023/09/ffb32dce7dfb2cccbd6c17373bc08ca1a173f3930611e22dbceddd25c3a87360-901x1024.jpg)
![](https://www.alumodern.pl/wp-content/uploads/2023/09/c92daffe9016adbc6c1bf5c891443a1e9ef16e82fb994fb505316d57c9f8d88f-1-901x1024.jpg)
![](https://www.alumodern.pl/wp-content/uploads/2023/09/c92daffe9016adbc6c1bf5c891443a1e9e791fb7438b723d15619dfbb2f6f644-901x1024.jpg)
Właściwości systemu dotyczące dźwiękoszczelności, wodoszczelności, hermetyczności, a także kuloodporności i ognioodporności, spełniają nawet najbardziej rygorystyczne standardy europejskie. Co więcej, okna CS77 są dostępne w różnych klasach antywłamaniowych (2 lub 3), dzięki czemu zapewniają maksymalny stopień bezpieczeństwa.

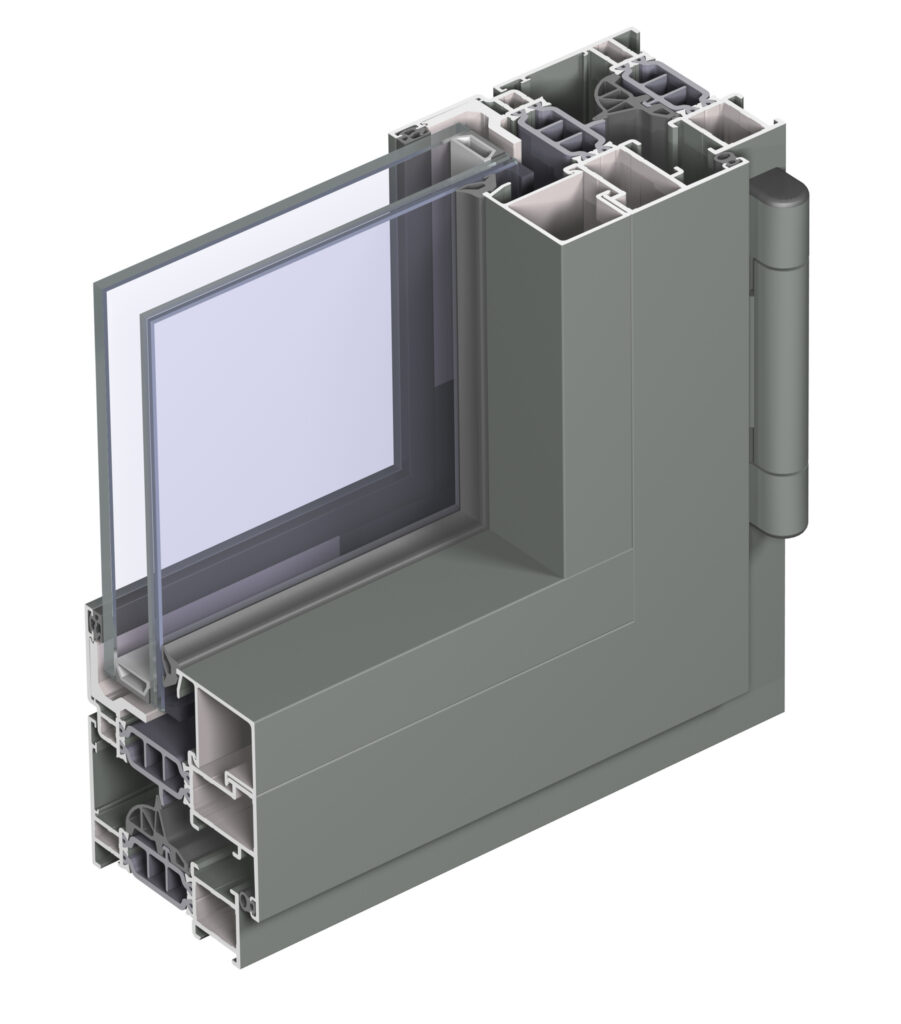

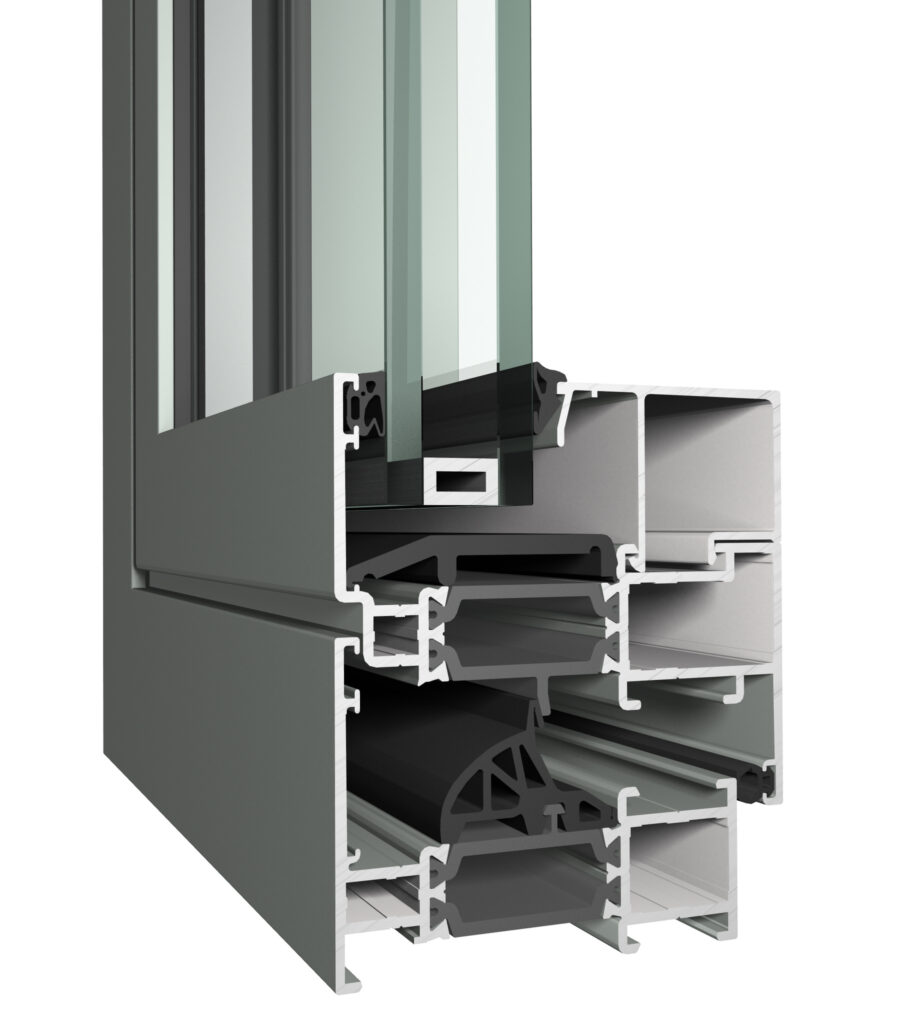

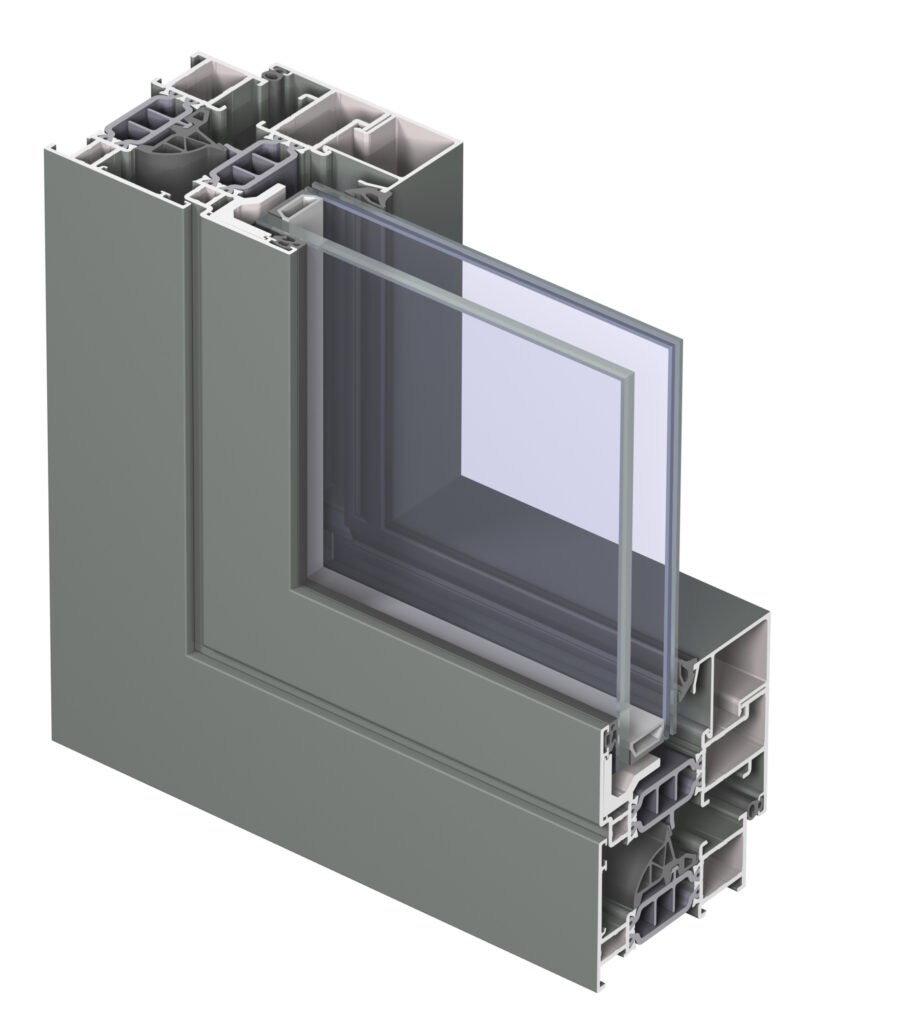

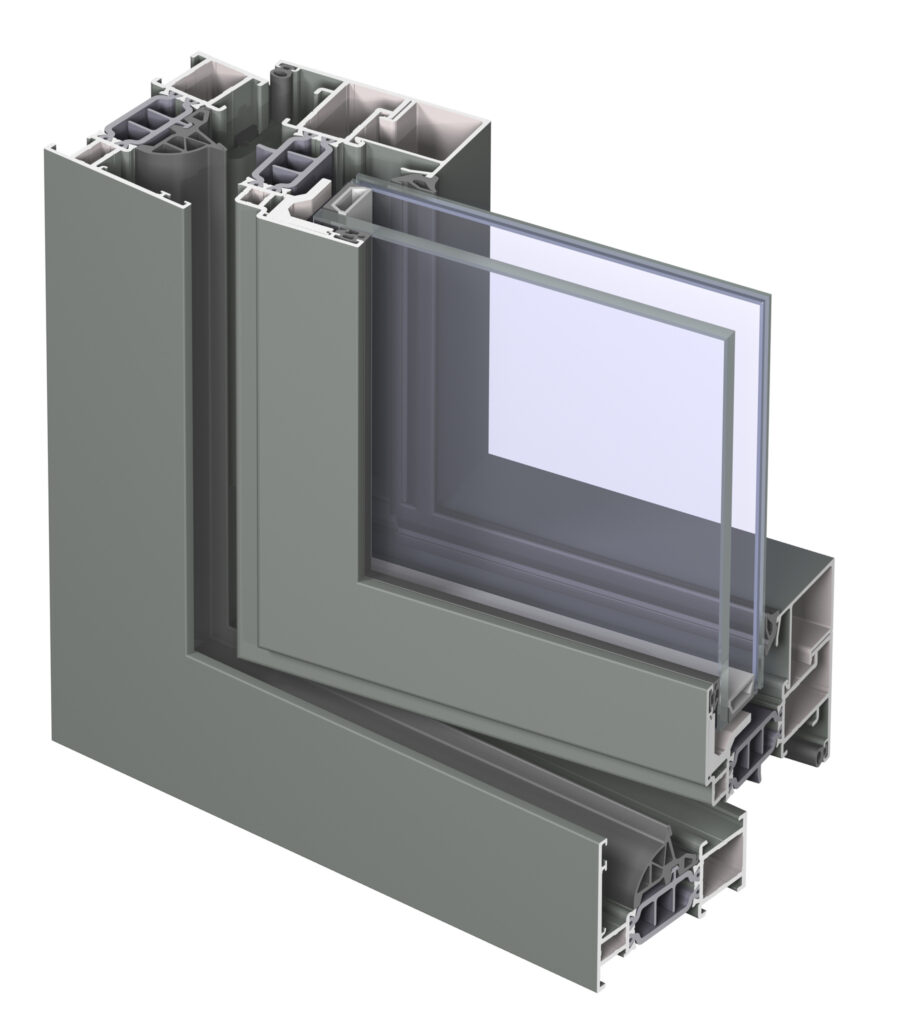

Aby doskonale pasować do każdego rodzaju budynku, system ten jest dostępny w różnych wariantach estetycznych: Functional, Renaissance oraz Hidden Vent.
![](https://www.alumodern.pl/wp-content/uploads/2023/09/0302c9b39d1398a12c0ffbf2c925aa69adbe0f0a893b734a1d992efe15351c72-901x1024.jpeg)
WŁAŚCIWOŚCI:
Maks. wymiary i masa
- wysokość elementu – 668 mm
- wysokość elementu – 2868 mm
- szerokość elementu – 518 mm
- szerokość elementu – 1268 mm
- wysokość skrzydła – 600 mm
- wysokość skrzydła – 2800 mm
- szerokość skrzydła – 450 mm
- Szerokość skrzydła – 1200 mm
- masa skrzydła – 170 kg
Widoczne linie
- szerokość ramy (otwarcie do wewnątrz) – 51 mm
- szerokość skrzydła (otwarcie do wewnątrz) – 33 mm
- szerokość rama-skrzydło (otwarcie do wewnątrz) – 89 mm
- szerokość ramy (otwarcie na zewnątrz) – 17.5 mm
- szerokość skrzydła (otwarcie na zewnątrz) – 76 mm
- szerokość rama-skrzydło (otwarcie na zewnątrz) – 93.5 mm
- szerokość profilu T – 76 mm
- Głębokość ramy – 68 mm
- Głębokość skrzydla – 77 mm
- Głębokość rama-skrzydło – 77 mm
Szklenie
- Wysokość przylgi – 25 mm
- Metoda szklenia – Szklenie suche, Szklenie silikonem, Szklenie od wewnątrz, Listwa szkoląca, Listwa szkląca
- grubość szkła – rama – 4 mm
- grubość szkła – rama – 52 mm
- grubość szkła – skrzydło – 4 mm
- grubość szkła – skrzydło – 63 mm
WYDAJNOŚĆ:
Energia
- Izolacja termiczna – Uf 1.8 W/m²K
- Izolacja termiczna – Uw 1.3 W/m²K
Komfort
- Szczelność powietrzna – Class 4 (600Pa)
- Wodoszczelność – Klasa E900 (900Pa)
- Odporność na obciążenie wiatrem – Klasa C5 (2000Pa)
- Opór przy otwieraniu i zamykaniu – Klasa 3
Bezpieczeństwo
- Odporność na włamanie – RC2, RC3, WK2, WK3, PAS 24
- Odporność ogniowa – EI₁ 30, EI₂ 30, EI₂ 60
- Odporność na pociski – FB4, FSG, Kalashnikov
